Dispositivo optoelettronica Wafer SiC per diodi emettitori di luce

Dispositivo optoelettronica Wafer SiC per diodi emettitori di luce
Dispositivo optoelettronica Wafer SiC per diodi emettitori di luce

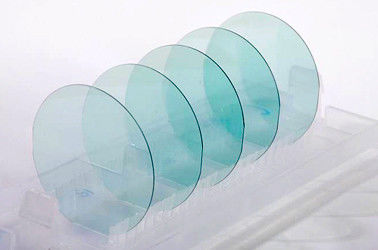

Grande immagine :  Dispositivo optoelettronica Wafer SiC per diodi emettitori di luce

Dettagli:
Luogo di origine: La Cina
Marca: ZG
Certificazione: CE
Numero di modello: Ms
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD10/piece
Imballaggi particolari: Forte scatola di legno per trasporto globale
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 10000 pezzi al mese

Dispositivo optoelettronica Wafer SiC per diodi emettitori di luce

descrizione
Applicazione: Dispositivo di alto potere Dispositivo optoelettronico di epitassia di GaN del dispositivo Diodo lum Diametro: /Ø 6"/Ø/Ø/Ø DI Ø 1" 2" 3" 4"
Spessore: 330 um ~ 350 um Grado: Grado di produzione/grado di ricerca
Evidenziare:

Dispositivo optoelettronica Wafer SiC

,

Wafer SiC per diodi emettitori di luce





Wafer di SIC



Il wafer a semiconduttore, l'inc (SWI) fornisce il wafer del monocristallo di alta qualità sic (carburo di silicio) all'industria elettronica ed optoelettronica. Sic il wafer è un materiale a semiconduttore della prossima generazione, con le proprietà elettriche uniche e le proprietà termiche eccellenti, confrontate alla lastra di silicio ed al wafer di GaAs, sic wafer è più adatte ad applicazione del dispositivo di alto potere e di temperatura elevata. Sic il wafer può essere fornito di diametro a 2 pollici, sia 4H che 6H sic, N tipo, azoto verniciato e tipo d'isolamento disponibile. Contattici prego per più informazioni di prodotto.



Sic applicazione del wafer



Dispositivo ad alta frequenza Dispositivo ad alta temperatura
Dispositivo di alto potere Dispositivo optoelettronico
Dispositivo di epitassia di GaN Diodo luminescente



Sic proprietà del wafer


Polytype 6H-SiC 4H-SiC
Sequenza d'impilamento di cristallo ABCABC ABCB
Parametro della grata a=3.073A, c=15.117A a=3.076A, c=10.053A
Intervallo di banda eV 3,02 eV 3,27
Costante dielettrica 9,66 9,6
Indice di rifrazione n0 =2.707, Ne =2.755 Ne =2.777 di n0 =2.719

Specificazione di prodotto


Polytype 4H / 6H
Diametro /Ø 4"/Ø DI Ø 2" 3"
Spessore 330 um ~ 350 um
Orientamento Sull'asse <0001> /fuori dall'asse <0001> fuori da 4°
Conducibilità N - tipo/Semi-isolare
Dopant N2)/V (vanadio) (dell'azoto
Resistività (4H-N) 0,015 ~ 0,03 ohm-cm
Resistività (6H-N) 0,02 ~ 0,1 ohm-cm
Resistività (SI) > 1E5 ohm-cm
Superficie Il CMP ha lucidato
TTV <>
Arco/filo di ordito <>
Grado Grado di produzione/grado di ricerca
