Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore

Sono ora online in chat

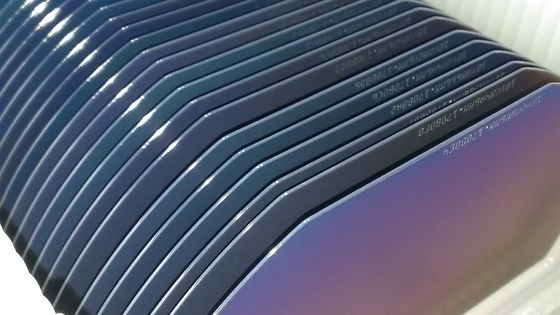

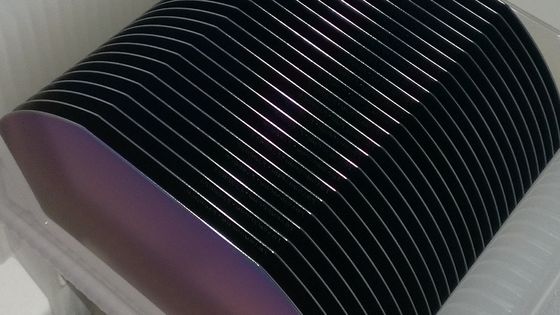

Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore

Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore
Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore

Grande immagine :  Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore

Dettagli:
Luogo di origine: La Cina
Marca: ZG
Certificazione: CE
Numero di modello: Ms
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD10/piece
Imballaggi particolari: Forte scatola di legno per trasporto globale
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 10000 pezzi al mese

Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore

descrizione
Applicazione: circuiti integrati, dispositivo sensore/del rivelatore, montaggio di MEMS, componenti optoelettronic Diametro: /Ø 12"/Ø/Ø/Ø/Ø DI Ø 2" 3" 4" 6" 8"
Spessore: 275 um ~ 775 um Grado: Principale/prova/grado fittizio
Evidenziare:

Parti ceramiche tecniche della lastra di silicio

,

lastra di silicio per il rivelatore dei circuiti

,

lastra di silicio del dispositivo del sensore



Lastra di silicio per i circuiti integrati, il dispositivo sensore/del rivelatore, il montaggio di MEMS e le pile solari



Siamo un fornitore di lastra di silicio di FZ e della CZ e siamo stati la fonte mondiale per le alte lastre di silicio pure & i materiali termici del silicio dell'ossido. La lastra di silicio è il materiale più comune ed ampiamente usato per varie industrie alta tecnologie, compreso i circuiti integrati, il dispositivo sensore/del rivelatore, il montaggio di MEMS, le componenti optoelettroniche e le pile solari. Con le esperienze abbondanti di produzione e di vendita, capiamo i vostri requisiti e possiamo fornire esattamente i prodotti che del silicio avete bisogno di con il prezzo possibile più di alta qualità e più basso. Possiamo fornire sia le lastre di silicio standard che su misura per soddisfare le vostre esigenze uniche. La lastra di silicio è prodotta secondo i SEMI. Standard ed imballato in cassetta standard con chiuso sotto vuoto nell'ambiente della stanza pulita, con un sistema di buon controllo di qualità, siamo dedicati alla fornitura pulita ed ai prodotti della lastra di silicio di alta qualità. Per la norma ed ha usato frequentemente la lastra di silicio, manteniamo sempre un grande inventario compreso i wafer principali e wafer della prova per assicurare possiamo rispondere tempestivamente alle vostre esigenze. Per quanto riguarda la lastra di silicio non standard, questa è la nostra forza, abbiamo la capacità di aiutare i clienti nell'individuazione della lastra di silicio difficile da trovare o dispari. Ci siamo specializzati nella fornitura non solo della lastra di silicio nuda ma anche nella fornitura dei prodotti a valore aggiunto del silicio, possiamo coltivare l'ossido termico (strato SiO2) ed il nitruro di silicio del deposito (strato Si3N4) sul substrato di silicio nudo nella gamma del diametro da a 2 pollici ad a 12 pollici, siamo pronti a lavorare con voi per i vostri bisogni specifici del silicio. Contattici prego per ulteriori informazioni della lastra di silicio.



Lastra di silicio disponibile



Wafer di FZ o della CZ

Wafer principale

Wafer intrinseco

Wafer della prova

Wafer molto verniciato

Alto wafer di resistività

Fuori dal wafer di orientamento di asse

Wafer speciale di orientamento

Wafer ultra piano

Wafer ultra sottile

Wafer ultra spesso

I doppi lati hanno lucidato

Wafer termico dell'ossido

Wafer di Epi

Specificazione di prodotto



Crescita

LA CZ/FZ

Diametro

/Ø 12"/Ø/Ø/Ø/Ø DI Ø 2" 3" 4" 6" 8"

Spessore

275 um ~ 775 um

Orientamento

<100> / <111> / <110> o altri

Conducibilità

P - tipo/N - tipo/qualità intrinseca

Dopant

Boro/fosforoso/antimonio/arsenico

Resistività

0,001 ~ 10000 ohm-cm

Superficie

Un lato lucidato/due lati lucidati

TTV

<>

Arco/filo di ordito

<>

Grado

Principale/prova/grado fittizio

 Parti ceramiche tecniche della lastra di silicio per il rivelatore dei circuiti integrati/dispositivo del sensore 0
