2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer

Sono ora online in chat

2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer

2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer
2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer 2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer 2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer 2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer

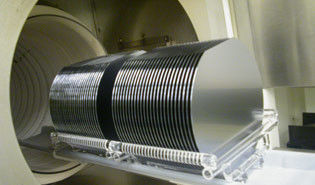

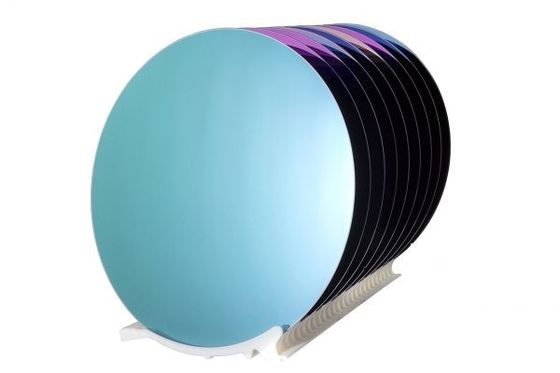

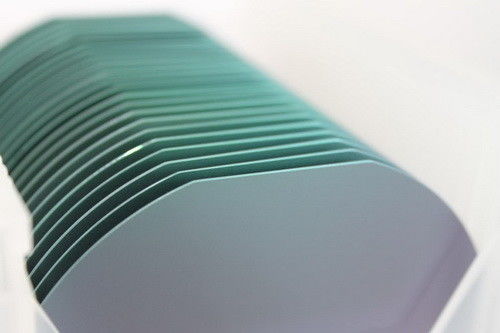

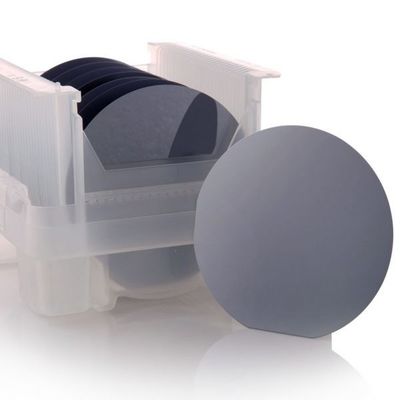

Grande immagine :  2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer

Dettagli:
Luogo di origine: La Cina
Marca: ZG
Certificazione: CE
Numero di modello: Ms
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD10/piece
Imballaggi particolari: Forte scatola di legno per trasporto globale
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 10000 pezzi al mese

2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer

descrizione
Applicazione: circuiti integrati, dispositivo sensore/del rivelatore, montaggio di MEMS, componenti optoelettronic Diametro: /Ø 8"/Ø DI Ø 4" 6"
Spessore del dispositivo: 2 um ~ 300 um Rivestimento: L'ossido ed il nitruro possono essere forniti da entrambi i lati del wafer di SOI
Evidenziare:

SOI Wafer Technical Ceramic Parts

,

2um SOI Wafer

,

300um SOI Wafer



SOI Wafer (Silicio-su-isolante)



Forniamo il wafer di alta qualità SOI (Silicio-su-isolante) per varia applicazione compreso MEMS, il dispositivo di potere, i sensori di pressione e montaggio del circuito integrato di CMOS. Il wafer di SOI fornisce una soluzione potenziale per il dispositivo del basso consumo energetico e di alta velocità ed ampiamente si è riconosciuto come nuova soluzione per alta tensione e le componenti di rf. Il wafer di SOI è una struttura a sandwich compreso uno strato del dispositivo (strato attivo) sulla cima, uno strato sepolto dell'ossido (strato d'isolamento SiO2) nel mezzo e un wafer della maniglia (silicio in serie) nel fondo. I wafer di SOI sono prodotti usando SIMOX e la tecnologia legante del wafer per raggiungere il diluente e lo strato preciso del dispositivo e per assicurare il requisito dell'uniformità di spessore e della densità bassa di difetto. Possiamo fornire al wafer di SOI di diametro 4" e 8" spessore flessibile e l'ampia gamma di resistività per soddisfare le vostre richieste uniche di SOI. Contattici per ulteriori informazioni di prodotto di SOI.



SOI Wafer Application





CI ad alta velocità CI ad alta temperatura
CI a bassa potenza CI a bassa tensione
Componenti di microonda Dispositivo di potere
MEMS Semiconduttore



Specificazione di prodotto


Metodo Legame di fusione
Diametro /Ø 8"/Ø DI Ø 4" 6"
Spessore del dispositivo 2 um ~ 300 um
Tolleranza +/- 0,5 um ~ 2 um
Orientamento <100> / <111> / <110> o altri
Conducibilità P - tipo/N - tipo/qualità intrinseca
Dopant Boro/fosforoso/antimonio/arsenico
Resistività 0,001 ~ 100000 ohm-cm
Spessore dell'ossido 500A ~ 4 um
Tolleranza +/- 5%
Wafer della maniglia >= 300 um
Superficie I doppi lati hanno lucidato
Rivestimento L'ossido ed il nitruro possono essere forniti da entrambi i lati del wafer di SOI




2um - silicio ceramico tecnico delle parti 300um sull'isolante SOI Wafer 0
