Fosfuro di indio ceramico tecnico del wafer del InP delle parti del grado meccanico

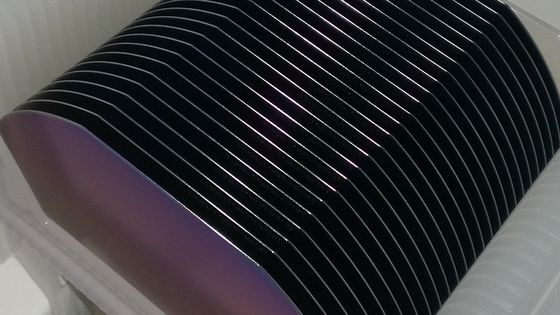

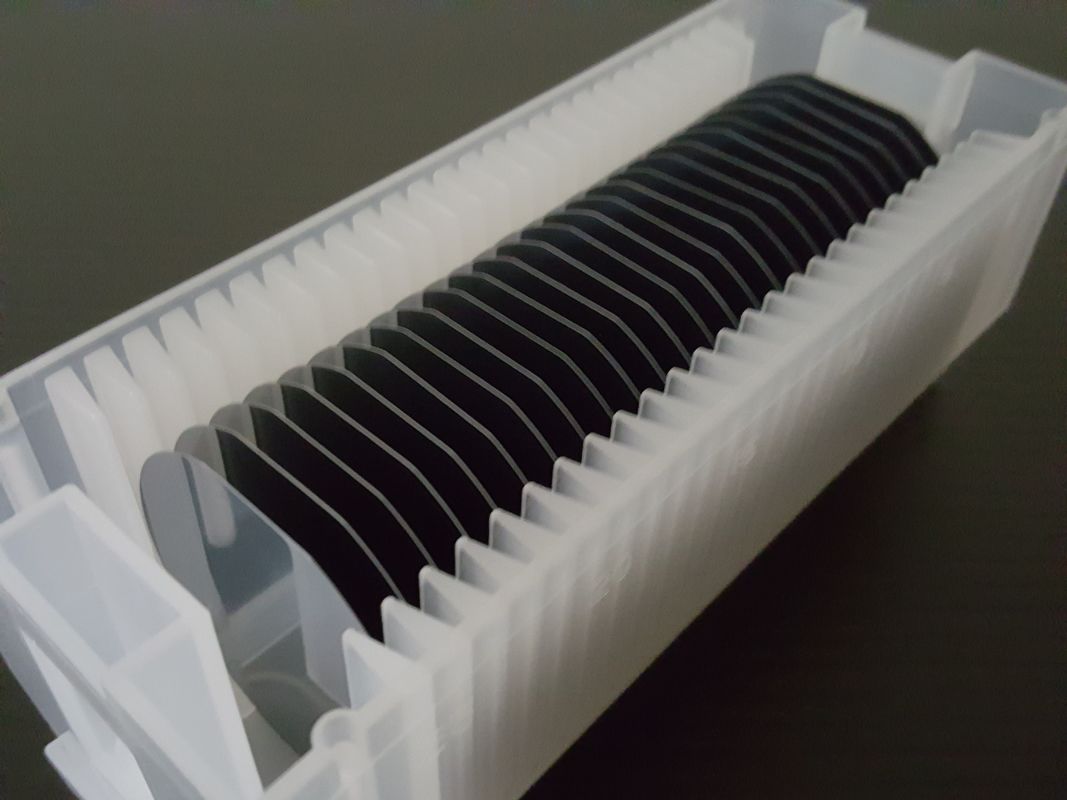

Wafer del InP (fosfuro di indio)

Forniamo il wafer del InP di monocristallo di alta qualità (fosfuro di indio) all'industria microelettronica (HEMT di HBT/) ed optoelettronica (LED/DWDM/PIN/VCSELs) di diametro fino a a 3 pollici. L'a cristallo del fosfuro di indio (InP) è costituito da due elementi, indio e fosfuri, la crescita con il metodo incapsulato liquido di Czochralski (LEC) o il metodo di VGF. Il wafer del InP è un materiale importante a semiconduttore che hanno proprietà elettriche e termiche superiori, confrontato alla lastra di silicio ed il wafer di GaAs, wafer del InP ha il più alta mobilità di elettrone, il più alta frequenza, il basso consumo energetico, il più alta conducibilità termica e prestazione a basso rumore. Possiamo fornire il wafer pronto del InP del grado di epi per la vostra applicazione epitassiale di MBE & di MOCVD. Contattici prego per più informazioni di prodotto.

Wafer composto di III-V

Forniamo una vasta gamma di wafer composto compreso il wafer di GaAs, il wafer di Gap, il wafer di GaSb, il wafer di InAs ed il wafer del InP.

Elettrico e verniciando specificazione

Specificazione di prodotto
