500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi

500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi

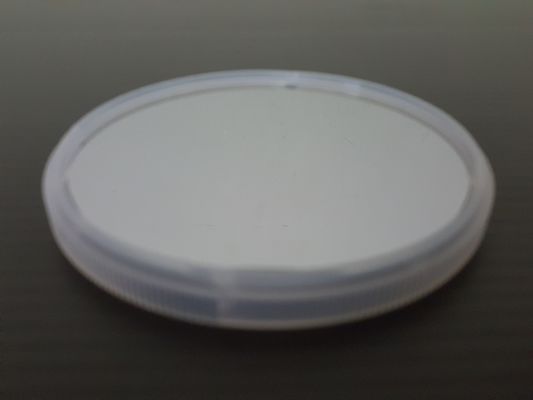

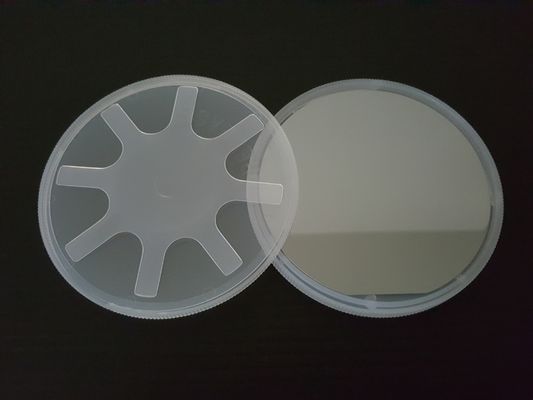

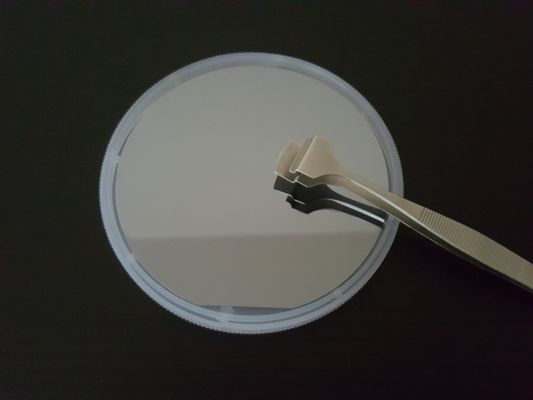

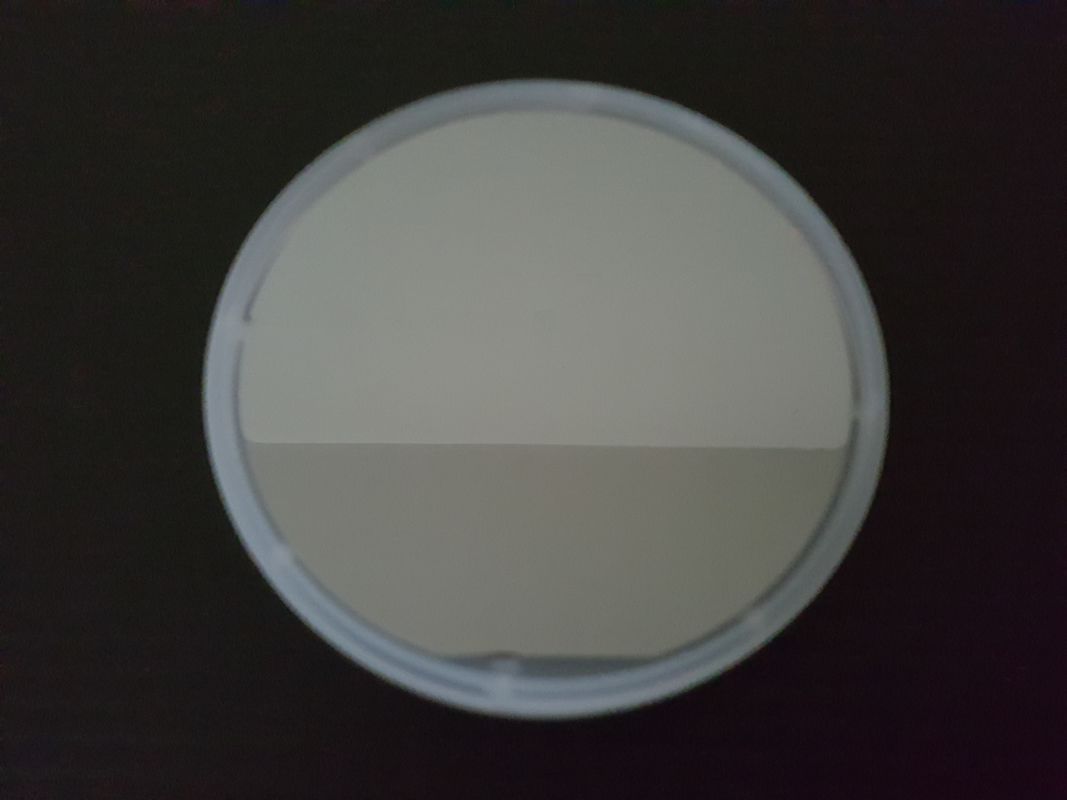

500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi 500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi 500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi 500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi

Grande immagine :  500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi

Dettagli:
Luogo di origine: La Cina
Marca: ZG
Certificazione: CE
Numero di modello: Ms
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD10/piece
Imballaggi particolari: Forte scatola di legno per trasporto globale
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 10000 pezzi al mese
Contatto

500Um a 625Um GaAs ha basato il grado meccanico del grado lucidato wafer di Epi

descrizione
Applicazione: microelettronica, optoelettronica e microonda di rf Diametro: /Ø 4" di Ø 3" wafer di GaAs
Spessore: 500 um ~ 625 um Grado: Epi ha lucidato il grado/grado meccanico
Evidenziare:

Il GaAs ha basato il wafer di Epi

,

wafer di 625Um Epi

,

Epiwafer lucidato del grado





Il GaAs ha basato il wafer di Epi



Forniamo la crescita epitassiale MOCVD/di MBE della struttura su ordinazione sul substrato di GaAs per la microelettronica, l'optoelettronica e le applicazioni di microonda di rf, di diametro Ø 3" a Ø 4". Con la nostra estesa esperienza di MOCVD, possiamo coltivare la lega binaria (LT-GaAs, ahimè) o la lega ternaria (AlGaAs, InGaAs, GaAsP, InGaP) sul substrato di GaAs, strutture di superreticolo di strato del singel o di multiplo-strato con qualità cristallina superiore per soddisfare varie esigenze del dispositivo. I nostri esperti altamente qualificati possono lavorare con voi per progettare ed ottimizzare la vostra struttura di strato di epi di GaAs. Contattici prego per più informazioni di prodotto o discuta la vostra struttura di strato di epi.

Il GaAs ha basato la capacità del wafer di Epi

I nostri reattori sono configurati per vari sistemi materiali e circostanze trattate. Possiamo fornire l'epitassia su ordinazione per varie applicazioni del dispositivo che variano dal LED ai HEMTs.


Capacità materiale Substrato Dimensione del wafer
GaAs/GaAs Wafer di GaAs Fino a a 4 pollici
LT-GaAs/GaAs Wafer di GaAs Fino a a 4 pollici
Ahimè/GaAs Wafer di GaAs Fino a a 4 pollici
InAs/GaAs Wafer di GaAs Fino a a 4 pollici
AlGaAs/GaAs Wafer di GaAs Fino a a 4 pollici
InGaAs/GaAs Wafer di GaAs Fino a a 4 pollici
InGaP/GaAs Wafer di GaAs Fino a a 4 pollici
GaAsP/GaAs Wafer di GaAs Fino a a 4 pollici



Applicazioni optoelettroniche:

Rivelatori fotoelettrici, VCSELs, diodi laser, LED, SOAs, guide d'onda.

Applicazioni elettroniche:

FETs, HBTs, HEMTs, diodi, dispositivi di a microonde.





Struttura di strato di Epi (HEMT/HBT)


Crescita MOCVD
Fonte del dopant Il tipo di P/è, tipo di N/si
Strato del cappuccio Strato io-GaAs
Strato attivo strato dei n-AlGaAs
Strato dello spazio strato dei i-AlGaAs
Strato dell'amplificatore Strato io-GaAs
Substrato /Ø 4" di Ø 3" wafer di GaAs
