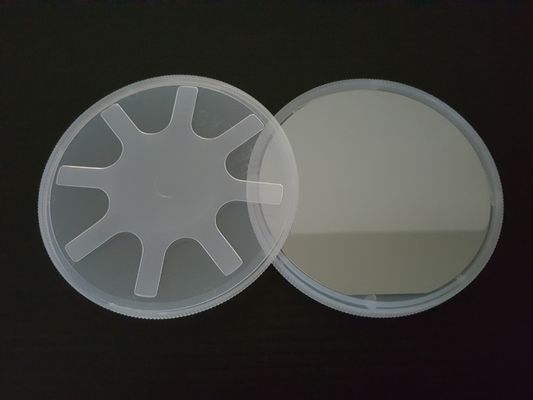

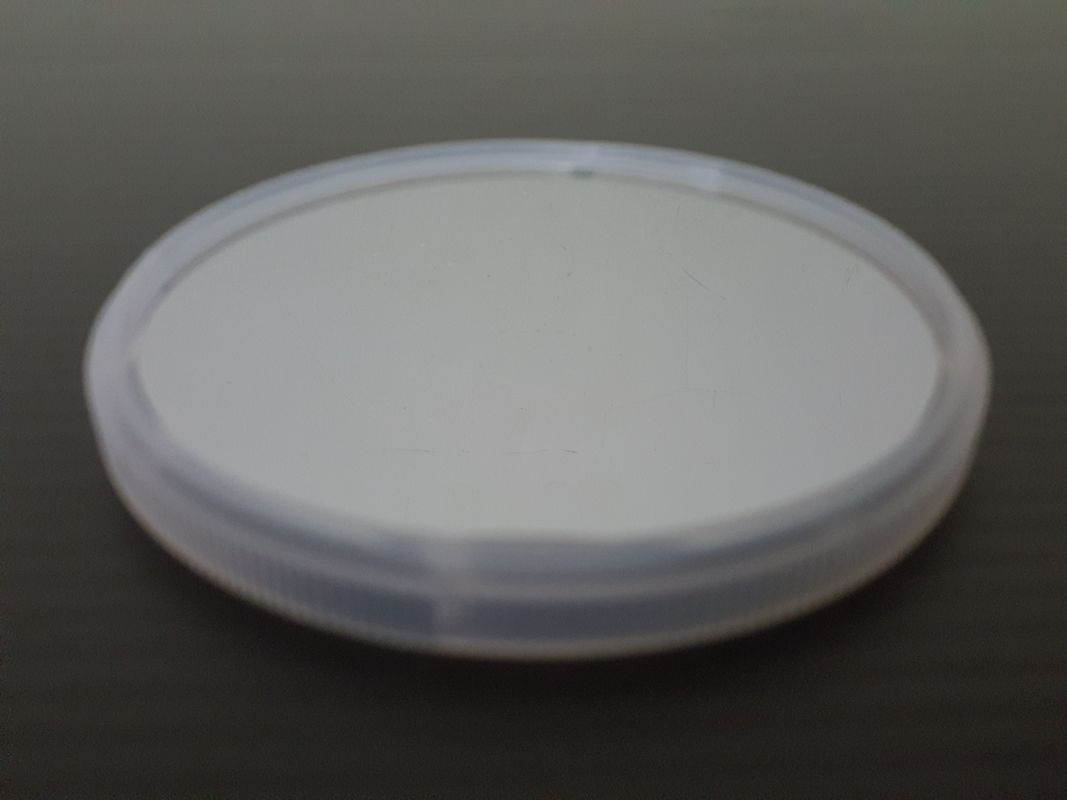

Il InP ceramico tecnico a 4 pollici a 3 pollici delle parti del diametro ha basato il wafer di Epi

Il InP ha basato il wafer di Epi

Forniamo la crescita epitassiale MOCVD/di MBE della struttura su ordinazione sul substrato del InP per la microelettronica, l'optoelettronica e le applicazioni di microonda di rf, di diametro Ø 2" a Ø 4". Con la nostra estesa esperienza di MOCVD, possiamo coltivare la lega binaria (InP) o la lega ternaria (InGaAs, InAlAs, InGaAsP) sul substrato del InP, strutture di superreticolo di strato del singel o di multiplo-strato con qualità cristallina superiore per soddisfare varie esigenze del dispositivo. I nostri esperti altamente qualificati possono lavorare con voi per progettare ed ottimizzare la vostra struttura di strato di epi del InP. Contattici prego per più informazioni di prodotto o discuta la vostra struttura di strato di epi.

Il InP ha basato la capacità del wafer di Epi

I nostri reattori sono configurati per vari sistemi materiali e circostanze trattate. Possiamo fornire l'epitassia su ordinazione per varie applicazioni del dispositivo che variano dal LED ai HEMTs.
