Dettagli:
|
Applicazione: | deprimere LED, l'alto superconduttore di TC e microonda IC | Diametro: | /Ø 6"/Ø/Ø/Ø DI Ø 1" 2" 3" 4" |
---|---|---|---|
Spessore: | 0,43 millimetri/0,5 millimetri/1 millimetro | Grado: | Epi ha lucidato il grado/grado meccanico |
Evidenziare: | 0.43mm Sapphire Wafer,LED blu Sapphire Wafer,Microonda IC Sapphire Wafer |

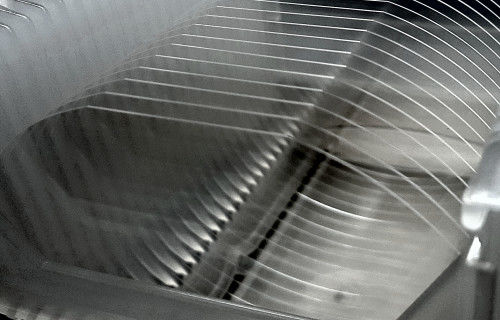

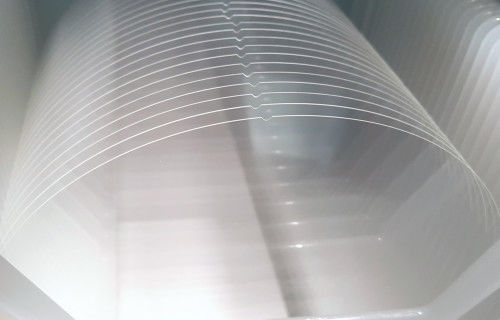

Sapphire Wafer, deprimente LED, l'alto superconduttore di TC e microonda IC
Il wafer inc a semiconduttore fornisce il wafer dello zaffiro di monocristallo all'industria della microelettronica e dell'optoelettronica per deprimere il LED, l'alto superconduttore di TC e le applicazioni di IC di microonda, nella gamma del diametro da 1" a 6". Il wafer dello zaffiro ha molte caratteristiche uniche quale perdita dielettrica ad alta resistenza, su anticorrosiva, su antiabrasione, bassa, buon isolamento elettrico, con meccanico eccellente e le caratteristiche chimiche, wafer dello zaffiro svolge oggi un ruolo importante nell'industria dell'optoelettronica ed ampiamente usato in parti di precisione ed attrezzature meccaniche di vuoto. Il wafer dello zaffiro produed con il metodo di Kyroplous, il wafer può essere offerto nella forma rotonda e forma quadrata, intervallo di grandezza da 10 x 10 millimetri a 100 x 100 millimetri, possiamo offrire le opzioni complete di orientamento compreso l'aereo di C, un aereo, aereo della R ed aereo di m., ha buon Ra superficie di finitura < 5="" A="" and="" high="" cleanliness="">
Sapphire Wafer Feature
Trasmissione della luce eccellente | Buona conducibilità termica |
Perdita dielettrica bassa | Alta temperatura di lavoro |
Alta anti corrosione | Costante dielettrica stabile |
Proprietà meccanica superiore |
Sapphire Wafer Properties
Formula chimica | Al2O3 |
Sistema cristallino | Esagonale |
Ingraticci costante | 4,77 A |
Durezza | 9 |
Conducibilità termica | 46 con il Mk |
Costante dielettrica | 11,58 |
Indice di rifrazione | 1,768 |
Specificazione di prodotto
Crescita | Kyroplous |
---|---|
Diametro | /Ø 6"/Ø/Ø/Ø DI Ø 1" 2" 3" 4" |
Dimensione | 10 x 10/20 x 20/50 x 50/100 x 100 millimetri |
Spessore | 0,43 millimetri/0,5 millimetri/1 millimetro |
Orientamento | <0001> / <1120> / <1102> / <1010> |
Aereo di C/aereo dell'aereo/m. dell'aereo/R | |
Superficie | un epi del lato/due lati lucidato |
Rugosità | Ra <> |
Pacchetto | Singolo contenitore del wafer o cassetta di Ampak |
