Dettagli:
|
Applicazione: | dispositivo di potere, LED, sensore e rivelatore | Diametro: | /Ø 6"/Ø/Ø/Ø DI Ø 1" 2" 3" 4" |
---|---|---|---|
Spessore: | 330 um ~ 350 um | Grado: | Grado di produzione/grado di ricerca |
Evidenziare: | wafer di 330um ZnO,wafer dei CD 330um,wafer di CdTe CdSe |

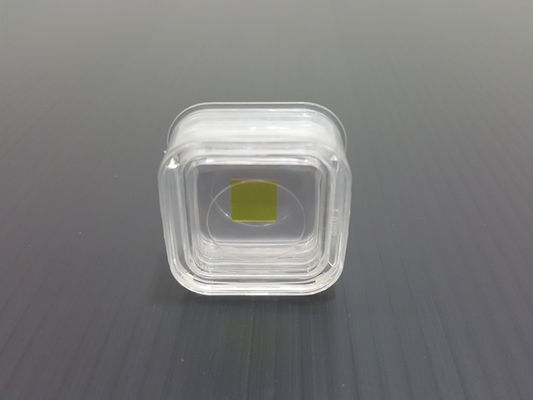

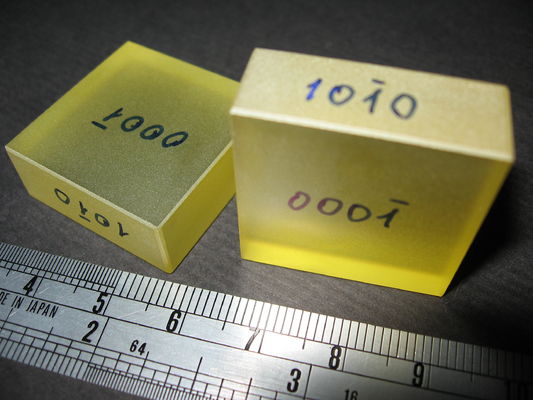

Wafer del wafer, dei CD di ZnO, wafer di CdSe, wafer di CdTe, wafer di ZnS, wafer di ZnSe e wafer di ZnTe
Forniamo (CdZnTe) il wafer composto binario (CD, CdSe e ZnS, ZnSe, ZnTe) e ternario di monocristallo del gruppo di II-VI per l'applicazione dell'ottica di IR e dei rivelatori di THz. Il diametro possibile di massimo è di 30 millimetri. Il wafer composto di II-VI è composti costituiti dagli elementi II dal gruppo di &VI della tavola periodica, l'a cristallo come-è coltivato normalmente di cristallo senza verniciare alcuni elementi, ma possiamo anche offrire il tipo di cristallo e vario verniciato di ricottura secondo il requisito del cliente. Il wafer è prodotto come forma rettangolare e rotonda con tutto l'orientamento richiesto, nelle dimensioni 10 x 10 x 0,5 millimetri e superficie lucidata due lati. Abbiamo serie di prodotti completa e possiamo offrirgli una vasta gamma di wafer del composto del gruppo di II-VI con termine di consegna ed il prezzo competitivo rapidi. Contattici per più informazioni di prodotto.
Wafer del composto di II-VI disponibile
Specificazione di prodotto
Crescita | HPVB |
---|---|
Sistema cristallino | Cubico/esagonale |
Dimensione | 5 x 5 millimetri/10 x 10 millimetri |
Spessore | 0,5 millimetri/1 millimetro/3 millimetri |
Orientamento | <0001> / <1120> / <1102> / <1010> |
<100> / <111> / <110> | |
Superficie | un lato lucidato/due lati lucidati |
Rugosità | Ra <> |
Pacchetto | Scatola di Membrance |
