Dettagli:
|
Applicazione: | Alto superconduttore di TC Dispositivo di optoelettronica del dispositivo di microelettronica Dispos | Diametro: | Ø 1" |
---|---|---|---|
Spessore: | 0,5 millimetri/1 millimetro | Grado: | Grado di produzione/grado di ricerca |
Evidenziare: | Parti ceramiche tecniche del wafer SrTiO3,5 x 5 wafer di millimetro SrTiO3,wafer SrTiO3 di 25Mm |

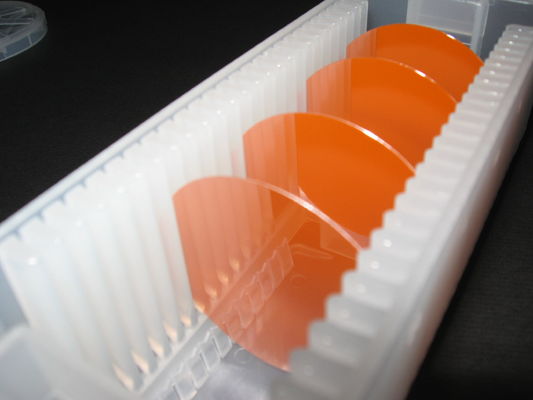

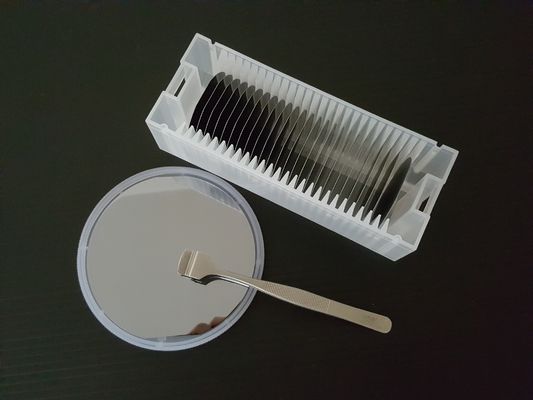

Wafer SrTiO3 e wafer verniciato N.B.: conduttivo SrTiO3 con la dimensione da 5 x 5 millimetri al diametro 25 millimetri
Possiamo fornire entrambi gli al wafer di monocristallo SrTiO3 ed al wafer verniciato N.B.: conduttivo SrTiO3 la dimensione da 5 x 5 millimetri al diametro 25 millimetri. Con le proprietà fisiche e meccaniche eccellenti, SrTiO3 ha sistema cristallino libero gemellato ed è ingraticcia contant può abbinare perfettamente ai materiali comuni del superconduttore. Il substrato puro SrTiO3 è la migliore scelta per la vostra alta applicazione del superconduttore di TC, wafer conduttivo SrTiO3 può essere come elettrodo per determinate applicazioni dispositivo/del film sottile, monocristallo SrTiO3 può esibire conduttivo elettrico verniciando la N.B.: (niobio), concentrazione verniciata differente (0,1 ~ 1 WT %) cambierà la gamma di resistività da 0,001 a 0,1 ohm-cm e questa sarà del beneficio ad una certa applicazione del film sottile. Contattici prego per più informazioni di prodotto.
Applicazione del wafer SrTiO3
Alto superconduttore di TC | Dispositivo di microelettronica |
Dispositivo di optoelettronica | Dispositivo di a microonde |
Proprietà del wafer SrTiO3
Formula chimica | SrTiO3 |
Sistema cristallino | Cubico |
Ingraticci costante | 3,905 A |
Costante dielettrica | 300 |
Espansione termica | 10,4 |
Densità | 5,175 |
Specificazione di prodotto
Crescita | Metodo di fusione della fiamma (Verneuil) |
---|---|
Diametro | Ø 1" |
Dimensione | 5 x 5/10 x 10/20 x 20 millimetri |
Spessore | 0,5 millimetri/1 millimetro |
Orientamento | <100> / <110> / <111> |
Superficie | un lato lucidato/due lati lucidati |
TTV | <> |
Rugosità | Ra <> |

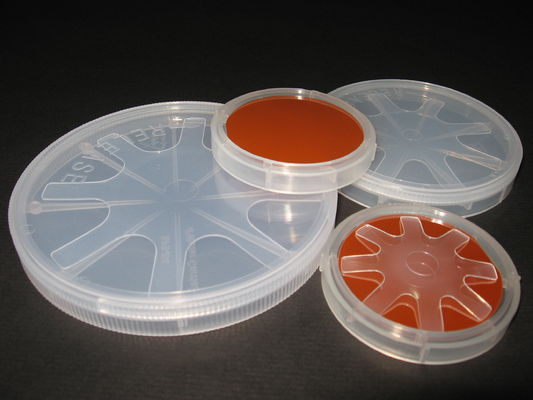

Pacchetto | Scatola di Membrance |

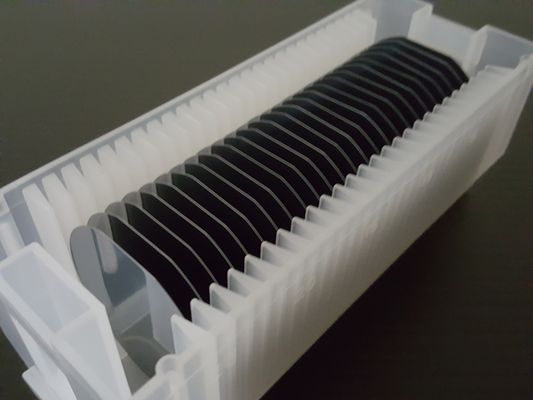

Wafer verniciato N.B.: conduttivo SrTiO3
Il monocristallo SrTiO3 può esibire conduttivo elettrico verniciando l'elemento di N.B.:, la concentrazione verniciata differente cambierà la gamma di resistività da 0,001 a 0,1 ohm-cm e questa sarà del beneficio ad una certa applicazione della crescita di film sottile.
Crescita | Metodo di fusione della fiamma (Verneuil) |
---|---|
Diametro | Ø 1" |
Dimensione | 5 x 5/10 x 10/20 x 20 millimetri |
Spessore | 0,5 millimetri/1 millimetro |
Orientamento | <100> / <110> / <111> |
Dopant | N.B.: (niobio) |
Concentrazione | 0,7 WT % |
Resistività | ~ 0,007 ohm-cm |
Mobilità | ~ 8,5 cm2/v.s. |
Superficie | un lato lucidato/due lati lucidati |
TTV | <> |
Rugosità | Ra <> |
Pacchetto | Scatola di Membrance |
