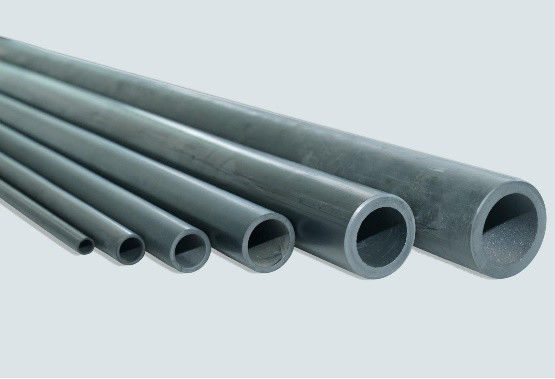

Tubi radianti alettati su misura dei bruciatori ceramici del tubo del carburo di silicio

Tubi radianti alettati su misura dei bruciatori ceramici del tubo del carburo di silicio

Caratteristica

1. Resistenza all'usura.

2. Resistenza di ossidazione.

3. Resistenza della corrosione.

4. Tolleranza ad alta temperatura.

Flusso di calore: Un ² di 110 BTU/in

I tubi radianti di Si/SiC possono essere utilizzati in tutti i processi di trattamento termico nel gas o nell'indurimento elettricamente riscaldato o nella tempera delle fornaci ed adattarsi ai vostri bruciatori attuali. I tubi possono essere forniti con le estremità aperte, l'estremità chiusa (sistema a ricupero) e con le flange corrispondenti. I sistemi di scambio pronti per l'istallazione con i tubi fino a 6" di fiamma e del punto d'irradiazione diametro fatto del si/materiale composito sic per l'attrezzatura a ricupero del bruciatore sono immediatamente disponibili.

I tubi radianti a ricupero di Si/SiC sono assolutamente senza manutenzione.

Tubi alettati + temperatura uniforme = considerevoli risparmi energetici

I sistemi aperti del tubo sono stati usati per molte decadi, soprattutto per la tempera delle fornaci. I sistemi a ricupero del bruciatore, tuttavia, sono relativamente nuovi.

I tubi radianti alettati di AVION offrono una più grande area che migliora considerevolmente il loro rendimento termico e distribuzione.

Poiché le alette sono a forma di filo, una distribuzione ottimale della fiamma dalla punta del bruciatore all'uscita del tubo è raggiunta.

Ulteriori vantaggi del si/tubi sic radianti sono:

• Durevolezza ed affidabilità alle temperature fino a 2450°F
• Resistenza eccezionale contro:
• Shock termico
• Surriscaldamento
• Ossidazione
• Carburazione
• Allungamento di strisciamento
• Atmosfere corrosive
• Vibrazione
• Magnetizzazione
• Residui di detersivi

Flusso di calore: Un ² di 125 BTU/in

SILICON-CARBIDE INSERISCE per i tubi radianti

Industriale di ZG. è un fornitore delle inserzioni radianti del tubo fatte del Silicio-carburo. La progettazione torta brevettata «di Y» produce l'alto flusso non turbolento di convezione. Il calore irradiato successivo dai risultati di SpyroCor™ nell'più alto tasso di trasferimento di calore uniforme possibile.

In un tubo radiante tradizionale, 45% nuova energia è liberato nella gamba del bruciatore che la gamba dello scarico dovuto la fiamma altamente luminosa. Sia la radiazione che il trasferimento di calore di convezione sono presenti nella gamba del bruciatore. I gas caldi nella gamba dello scarico hanno un'emissività di meno di .05. Quindi, il trasferimento di calore di convezione è dominante nella gamba dello scarico.

Per conservare il combustibile, con un'emissività di .95, è installato nell'ultimo 2/3's della gamba dello scarico. La radiazione ed il trasferimento di calore di convezione ora sono presenti. La gamba dello scarico e la gamba del bruciatore ora sono equilibrate da un punto di vista del trasferimento di calore. Introdotto nel bruciatore radiante del tubo è ridotto di 20%. L'energia disponibile al carico è mantenuta.
